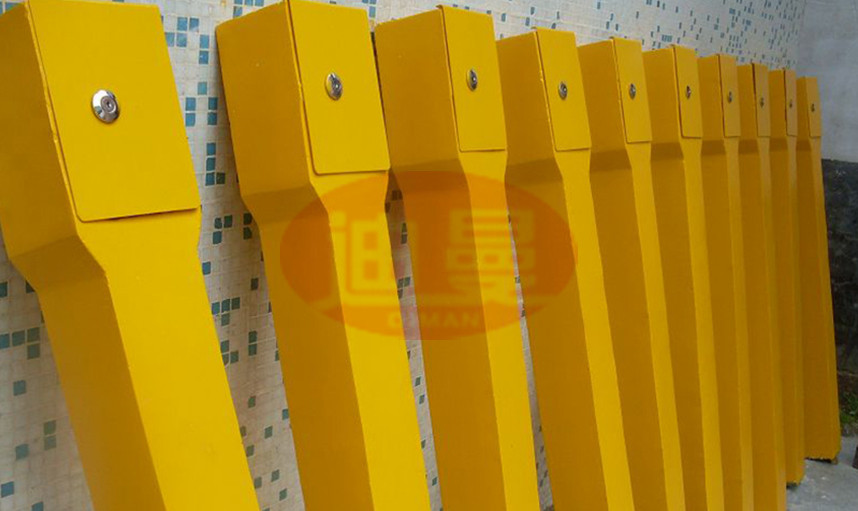

1.5米測試樁
分類◎測試樁 ◎不銹鋼測試樁 ◎水泥測試樁
亮點用于測量陰極保護系統的主要分布點的陰極保護電位、電流、接地電阻,絕緣裝置的電絕緣性能,監測陽極運行狀態等重要參數的測量裝置。
- 測試樁可用于管道電位、電流、絕緣性能的測試,也可用于覆蓋層檢漏及交直流干擾的測試。
- 電位測試樁;電流測試樁等
- 管道管理維護中必不可少的裝置
適用環境測試樁用于管道電位、電流、絕緣性能的檢測,本裝置裝有6個接線柱,可以根據設計單位的具體要求方便地組成電位、電流、犧牲陽極、絕緣性能測試樁或交叉管道測試樁等。
測試樁用途
主要 用于陰極保護
規格:2000×Φ108×4mm; 1800×Φ89×3mm; 1200×120×120mm; 1600×120×120mm; 1800×Φ89×4mm;
測試樁可用于管道電位、電流、絕緣性能的測試,也可用于覆蓋層檢漏及交直流干擾的測試。
測試樁是一種專門用于管道陰極保護配以電位測試探頭對保護管道進行測試的附屬設備。
陽極由電位較負的金禍材料制成,當它與被保護的管道連接時,自身發生優先離解,從而*了管道的腐蝕,故稱為犧牲陽極.犧牲陽極應有足夠負的穩定電位,以保持足夠大的驅動電壓:同時有較大的理論發生電量,還要有高而穩定的電流效率。
測試樁意義
陰極保護中測試樁的意義
測定構筑物點位、電流和電阻需安裝陰極保護測試樁。為此,沒有其他更好的測量裝置可供采用。對于管道電位測試樁,1~2km設置1支就足夠了,一般每5支測量樁要設置1支管道電流測量樁。在城鎮建筑物密集區域,電位測量樁間距約為半公里。與之相反,在埋地的電絕緣件上需要設置地上電絕緣測量樁。與直流牽引系統交叉點地點,同樣要設置測量樁。如果需要(如高歐姆的固定表面上)應設置測量構筑物電位的固定測量點。
安裝位置
在施工中,陰極保護的測試裝置應該和其他陰極保護系統同時安裝。安裝測試裝置的時候應該沿著被保護管道的方向設定位置,彼此相鄰的兩個測試裝置間隔距離應該在1公里到3公里之間。如果管道經過城市鄉鎮或者工業園區,測試裝置的相鄰間隔距離不應該超過1公里,如果測試到受雜散電流干擾影響的地區,測試裝置的間隔距離更應該適當?shù)募用?。測試裝置一般安置的環境有:被保護管道與交流或直流電氣化鐵路交叉或者平行段;安裝絕緣接頭的地方;連接接地系統的地方;裝有金屬套管的位置;被保護管道與其他管道或者結構有連接額地方;輔助試片及接地裝置連接的地方;管道與周圍道路或者堤壩交叉通過的地方;穿越鐵路或者流水的地方;與外部金屬結構建筑物相鄰的地方等。安裝測試裝置的時候要有兩個電纜與被保護管道相連接,而且使用的電纜應該采用顏色區別,或者做其他標志進行區分,并且要做到全線統一。
維護
1) 檢查接線柱與大地絕緣情況,電阻值應大于100千歐,用萬用表測量,若小于此值應檢查接線柱與外套鋼管有無接地,若有,則需更換或維修。
2) 測試樁應每年定期刷漆和編號。
3) 防止測試樁的破壞丟失,對沿線城鄉居民及兒童作好愛護國家財產的宣傳教育工作
測試樁的分類
1、按材質分:鋼質測試樁、水泥測試樁、塑料測試樁。鋼質測試樁又分為碳鋼測試樁和不銹鋼測試樁。
2、按功能分:
● 電位測試樁:主要用于檢測保護電位
● 犧牲陽極測試樁:用于連接犧牲陽極,測量犧牲陽極的性能參數
● 電流測試樁:測量管中電流
● 保護效果測試樁:連接測試片
可根據客戶需求生產不同形狀、不同規格產品.
產品參數
我公司生產的鋼管測試樁主要有普通鋼管測試樁、防雨型鋼管測試樁。常用尺寸如下:
