長輸鋼質輸油管道淺埋陽極外加電流陰極保護
埋地鋼質管道通常在埋入地下便應立即施加陰極保護,對于管道施工工期長,*性陰極保護短時間內投不上的管道,還應考慮對處于強腐蝕性環境中的管段采取臨時性陰極保護措施。
確保陰極保護電流通常,是管道陰極保護的必要條件,管道的縱向電阻對保護范圍有著重要影響。因此管道的電連續性設計是必不可少的。
為防止陰極保護電流流到與大地電連接的非保護構筑物上,應對陰極保護管道系統進行電絕緣。電絕緣可以起到以下作用:防止電流流失,減輕電偶腐蝕,減輕雜散電流干擾,避免不必要的干擾,控制電流流向。
由于電阻率非常低,因此它可以起到*陽極尺寸的效果,從而降低地床的接地電阻。
大部分電流通過直接接觸從陽極傳遞到填料上,因此大部分材料消耗應發生在填料柱外面和邊緣。由于在整個陽極地床結構上施加了正電位ie,因此**保證電纜絕緣層和街頭完好無損,密封防潮。

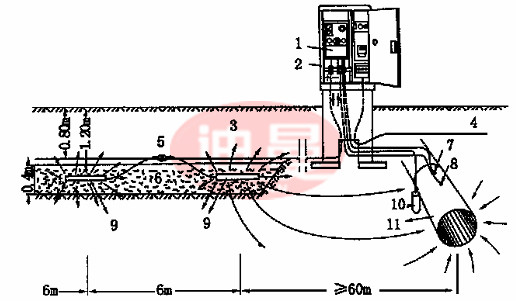

鋼質管道淺埋陽極地床通常采用預制式陽極體,陽極體通常采用高硅鑄鐵陽極或貴金屬氧化物陽極兩種,預制式陽極地床減少了現場的制作過程,通過陽極體自帶的焦炭可以達到改善陽極體周圍土壤環境的要求,一般情況下無須再在陽極地床中增加焦炭。
淺埋陽極通常在土壤環境相對較好的地區,電子通過大地表層土壤即可達到被保護管道的表面,在設計范圍內達到遠端的被保護管道。
淺埋陽極相對深井陽極施工時更加簡單,無需專門的打井施工隊伍,只在需要開挖的陽極地床附近開挖陽極地床坑就可以,通常陽極地床開挖深度為兩米。
